こんちわーMUDDYです。

先日ネットオークションで買ったK90

(TYPE P 12V車)

この車両、

普通にエンジンかかっていて

アクセルをあおると調子いい感じでしたので

2ストオイルがちゃんと出ているかを確認して

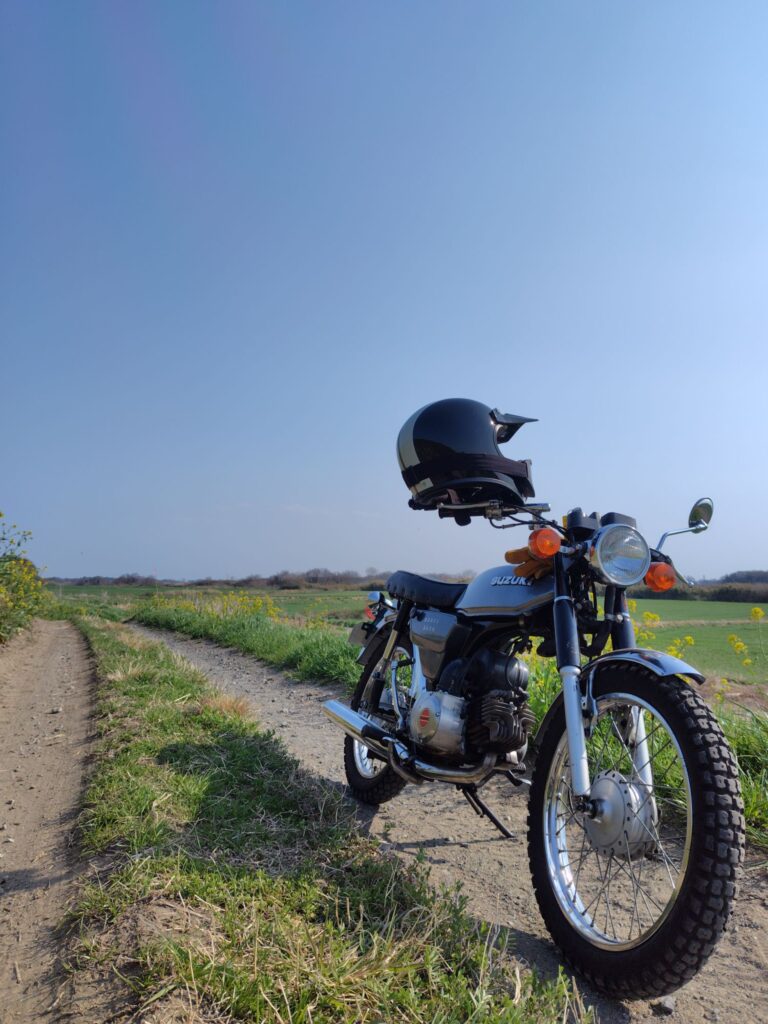

軽ーく乗ってみました。

とりあえずフツーには走る。

一瞬こんなものかなとも思ったのですが

やっぱり遅い・・・

2ストらしさがなくモッサイ感じ・・・

うーん、

エアークリーナも問題なしで

プラグも正常範囲・・・

k90

仮説ですが、

詰まりかけのキャブからの燃料と

マフラーの抜け具合がつりあってるのでは・・・

ちなみにキャブのオーバーホール後に

マフラー外してみたらかなりカーボンが堆積していました。

k90

カーボン除去後、再度試走したら明らかに

ズムーズな回転とスピードが出るように

改善されました。(よかった~)



実際キャブを開けてみたらこんな感じでした👇

スポンサーリンク

K90のキャブ開けてみました。


K90

開けてみたらこんな感じでした。

しばらく乗ってなかったみたいです。

この状態はオーバーホール確定。

実際の作業

K90

エンジンカバー右側を開けると

中にあるキャブ本体が出てきます。

所々に少し吹き戻したガソリンが固着してます。

K90

次はキャブ本体を外していきます。

赤矢印のネジを4本外し、

キャブ上部のゴムカバーを上にずらします。

アクセルワイヤーやチョークワイヤーに引っかかるので

シリコンスプレーで滑りやすくすると

ずらしやすかったです。

上にずらしたら👇

キャブ本体とエンジンケースを繋いでいる部分を

緩めていきます。

👇右画像のゴムキャップを外すと中に

マイナスのボルトの頭があり、

緩めるとキャブ本体が外れます。

燃料チューブとドレンチューブを外し

キャブ本体をゆすりながら外側へ引き出します。

👇外れたらキャブ上部のキャップを外し、

チョークも外します。

(素材が真鍮なのでナメやすいので慎重に・・・)

キャブとエンジンを繋いでいるブッシュがあります。

無くさないよう外しておきます。

キャブ本体の分解

まずはパイロットエアスクリューを

一度回転数を数えながら締め込み

締め込み量を記録してから取り外す。

スクリュ・パイロットエア(スズキ名称)

(純正品番13269-01010)

スプリング

(純正品番13268-01010)

次にキャブをしっかり固定し

フロート室(フロートチャンバー)のネジを

外していきます。

ここもナメやすいので慎重に作業します。

キャブ内部の分解

K90

フロート室を開けるとこんな感じでした。

サビと汚れと腐食。

これでも普通にアイドリングして

とりあえず乗れていました💦

なにはともあれ、この状態は

良くはありませんので

各所の洗浄していきます。



👇画像右 フロートピンをスライドさせて外し

フロート本体をキャブから外します。

この時、フロートバルブも脱落してくる

可能性があります。

紛失しないように気を付けて下さい。

👇画像右 がフロートバルブ

白矢印部がバネで動く仕組みになっています。

きちんと稼働するか確認しておきます。

酷い汚れの場合、固着して動かなくなります。

その時はキャブクリーナーに漬けておきます。

👇左の画像 矢印部分にバルブの先端が入ります。

ここに汚れが付着していると

オーバーフロー(燃料漏れ)の原因になりかねます。

続いて各ジェット類も外していきます。

ジェット類も素材が真鍮の為

無理やり外そうとすると破損します。

慎重に作業します。

👇右画像 ジェットパイロット#17.5

(純正品番09492-17006)



👇画像左

ジェットニードルは8mmのスパナ側

(純正品番09494-00284:ジェットニードルD-8)

ジェットメインはその上についている方です。

(純正品番09491-23010:ジェット・メイン#115)

オーバーサイズも純正で設定がありましたので

明記しておきます。

★ジェット・メイン#120

(純正品番09491-24014)

★ジェット・メイン#130

(純正品番09491-26003)

★ジェット・メイン#135

(純正品番09491-27015)

★ジェット・メイン#140

(純正品番09491-28009)

バルブ通路まで外れたら外れたジェット類を

キャブクリーナーでそれぞれの通路が通っているか

確認し、漬け置き洗いします。

K90

この際、ゴム部品は入れないでください!

次にキャブ本体の洗浄!

穴という穴、全ての通路に

キャブクリーナーを流し込み洗浄します。

通路がちゃんと通っているか確認しながら

キャブクリーナーを吹き付けていき

汚れが落ちるまで待ちます。

スポンサーリンク

汚れが落ちたらパーツクリーナーや

エアーガンで通路や

内部を洗い流します。

この時も常に通路の汚れが落ちているか、

通路は確実に通っているかを

確認しながら洗浄します。

・ジェット類も同じように

確認しつつ洗浄していきます。

まだ汚れが残っている場合は

もう一度キャブクリーナーで洗浄します。

ジェット類も照明などに透かして見て

穴(通路)がちゃんと円になっているか確認します。

K90

k90
K90
K90
スポンサーリンク

洗浄が終わったら分解と逆の順序で組み込んでいきます。

この時もゴミの侵入が無いように慎重に行います。

最後にエンジンをかけ暖気が終わったら

パイロットエアスクリュー調整をします。

今回は外す前とほぼ同じ1と1/2回転戻しでした。

ここからは自分のやり方ですが、

調整方法はアイドリング自体を少し低くし、

ゆっくりパイロットエアスクリューを操作し

回転が高くなる所を探る感じで調整しました。

この時アクセルにしっかり回転が反応するか、

回転の落ち方がスムーズか、

なども同時に見ていきます。

最後は実際乗ってみて調整、って感じです。

参考までに・・・

K90

お疲れ様でしたー!



⚠️作業は自己責任でお願いしますね。

追記!フロートのトラブル

実は今回のキャブレターをオーバーホール

各部品の組み込み時に気付いたのですが、

フロートに穴が開いていました。

このままだとフロートがガソリンに沈んでしまい

適正な油面が計量できなくなり

エンジンの不調や

オーバーフローを起こします。

しかし、今回は

どうしても試走したかったので

ダメもとでハンダにて塞いでみました。

先細仕様のコテ👇

フロート修理

両手が使えないと作業できないので

フロートを工具箱の引き出しに張り付けて作業。

K90 フロート修理

盛り過ぎたハンダを削り

浮き具合をチェック。

とりあえずOKそうなので組み込みこんでみました。

フロート補修の結果

その日の試走は問題なく出来ました。

んが・・・

次の日

盛大にオーバーフローを起こし

結局👇の部品を交換修理しました。

k90キャブ
スポンサーリンク

K90キャブ
フロートバルブ受側の別売パッキン

やっぱり新品フロートがいいですね!

部品が出てよかったです。

K90キャブ

ダメな部品は交換が一番です!!

ではまた!
