こんちわーMUDDYです。
平成8年生まれのわが愛車、
マツダプロシードのエアコンが
夏を目前に完全に沈黙!
昨今の夏の暑さを考えると
命に係わる大問題です!!
ちなみに今回の原因はコイツでした👇👇👇
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401067553113317061866705344-683x1024.jpg)
「ブロアファン」・・・
の汚れ!!
今回の症状。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148396952044585191790492086827-683x1024.jpg)
一切エアコンの吹き出し口から風が出ません。
1~4の風量調整でどの場所でも出ません。
エアコンのスイッチは点灯します。
カッチっとエアコンコンプレッサーも
作動は正常。とまあ現状こんな状態。
もちろんヒューズも問題ありません。
という訳でブロアファンのコネクタの電圧を
計測するとしっかり電気が来ていました。
こうなると怪しいのはファンモーター!
って事でとにかく開けてみました!
ブロアファンを取り外し。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148398028942663551134458000231-682x1024.jpg)
H8年式 マツダ プロシードキャブプラスの
ファンはココについていました。
助手席側から覗き込むとすぐ見えます。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148398126057935917020138974451-683x1024.jpg)
今思い返すと、風量スイッチを入れた時ファンの回り出しが
何となく遅いというか弱いというか違和感がありました。
壊れ始めの初期症状だったのかと思いつつ
サクサク外していきます。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148398892178961873918446212964-682x1024.jpg)
👆ステップ(正式名称は何ていうんだ?)を外し
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148398998988705626478964102195-1024x682.jpg)
足元のサイドのカバーを外します。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-1714839942543491523372102454879-682x1024.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148399560818421221739584805242-1024x683.jpg)
クリップも混ざっているので注意です。
てかこの車メチャクチャやり易い。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148399744443989793196285408850-577x1024.jpg)
8ミリ(頭)のボルトで3か所とまっています。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148399823688637814765396041575-683x1024.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148399924287308846633099040844-683x1024.jpg)
ミニラチェットでセコセコ外していきます。
プラスドライバーでもOK
短いタイプあると便利。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148399997012379216284191929330-683x1024.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148400059929217232259042212564-683x1024.jpg)
カバーが外れたら
手前のホースを外します。
刺さっているだけなので簡単。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17170805834292788887701795669125-682x1024.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148400221023425978450714496823-683x1024.jpg)
👆ファンモータの電源が奥にあります。
このカプラも外します。
一応テスターにて電気が来ているのは確認済み。
電気が来てるのに回らないのは
モーター側に異常アリ!
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148400409637438322387091867040-683x1024.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148400567762802454096054964891-683x1024.jpg)
外れたブロアファンのユニット
さらに分解してみます。
分解。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148400888986833080773389667548-683x1024.jpg)
外したファンを分解。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148400672326231758067434349108-683x1024.jpg)
ファン自体を押さえ
8mmのナットを外し
ファンを引き抜くと外れました。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148400796304196949070753151837-683x1024.jpg)
ファン「羽」とシャフトは切欠きがあり
そこにハマるようになっているようです。
続いてモーターを側分解。
防水テープ?
みたいなの剥がして
合わせ面の外周を確認。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148400888986833080773389667548-683x1024.jpg)
カバーの2か所のボルトを外し小さいマイナスで
カバーを慎重にこじり、開けてみました。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/06/wp-17176397767203379370908066724919-1024x682.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148400975481288782731097774304-683x1024.jpg)
「パッカッ」
と
中身はこんな感じで
汚れでいっぱいでした!!👇👇👇
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401067553113317061866705344-683x1024.jpg)
![](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401145643061881408743165336-683x1024.jpg)
清掃して組付けてみた!
汚れた各部品をパーツクリーナーにて清掃。
コミュテータ👇
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401448182397636863664234489-683x1024.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401450873923339446444575599-683x1024.jpg)
ブラシとの接点がかなり摩耗している・・・👆
できれば交換したいが、
現状部品が無いのでとりあえず再使用。
ブラシ自体も摩耗が激しかったです。

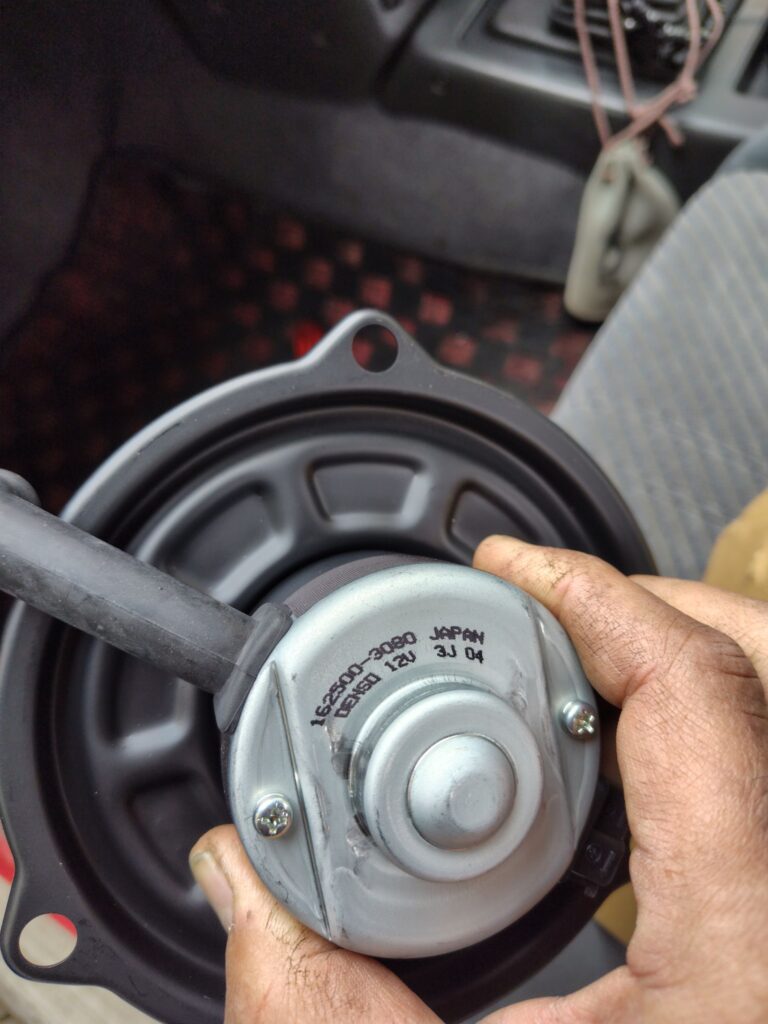

今後流用を考えます。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401456508937574852943019967-1024x683.jpg)
ブラシをコミュテータに押し付けるスプリング👇
とりあえず問題なさそう。
洗浄後再使用。
![](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401459482072718135395205082-1024x683.jpg)
コミュテータ、
ブラシ、
ケース、
羽(ファン)
それぞれを洗浄。
組付時に回転軸部に薄くグリスを添付し
組付けてみました。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401708941873733615663678054-1024x682.jpg)
キレイになったケースに
コミュテータを入れていきます👇
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401453607853865578091099370-683x1024.jpg)
ブラシのブラケットを入れ
スプリングとブラシをセット。
スプリングがきいてるので
小さいマイナスドライバー等を使い押し込みました。
途中めっちゃイライラします・・・😒
焦らずイキマショウー
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-1714840170070877334185024808512-1024x683.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401703312126138327756958014-683x1024.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401706078733880532386446732-683x1024.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401697954644225139055160933-683x1024.jpg)
配線カプラ―等の位置を確認し組込。
最後にモーターのカバーをネジ止め。
剥した防水?テープの代わりに
絶縁テープを張って完成!!
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/05/wp-17148401692421912112467548175025-683x1024.jpg)
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/06/wp-17176529800584329199451556124624-683x1024.jpg)
車体側の組込は外した逆順で
取り付け
いざスイッチオン。
「カッチ・ブォーン・・・」
よかった・・・
何とか復活しました。
とりあえず今年の夏は乗り切れそうです!
いやー30年近い汚れをなめていました。
![プロシード エアコン ファン 清掃](https://muddyboys.net/wp-content/uploads/2024/06/wp-1717654802885281310023387812139-683x1024.jpg)
写真が分かりにくくスミマセン💦
